| Grundlagen - Luftwaffenregelbauten |

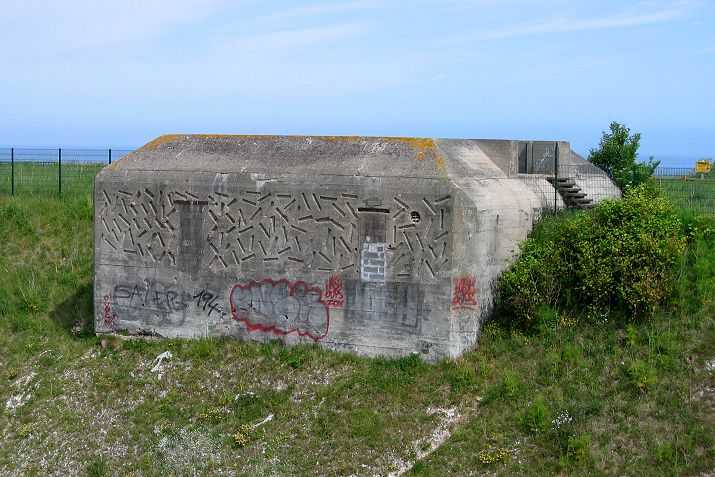

| L 401 - Geschützstand für 8.8 oder 10.5 cm Flak | |
|
Flakstand für 8.8 cm und 10 cm / Emplacement 8.8 cm
or 10 cm AA-Gun Höhe / High = 6,5 m Breite / Width = 13,5 m Tiefe / Depth = 11,1 m Beton / Concrete = 660 m3 Rundstahl / Round Steel = 30 t Gebaute Anzahl / build samples = 66 Bekannte Stellungen / Known Places: - Flakstellung Dieppe |
 |

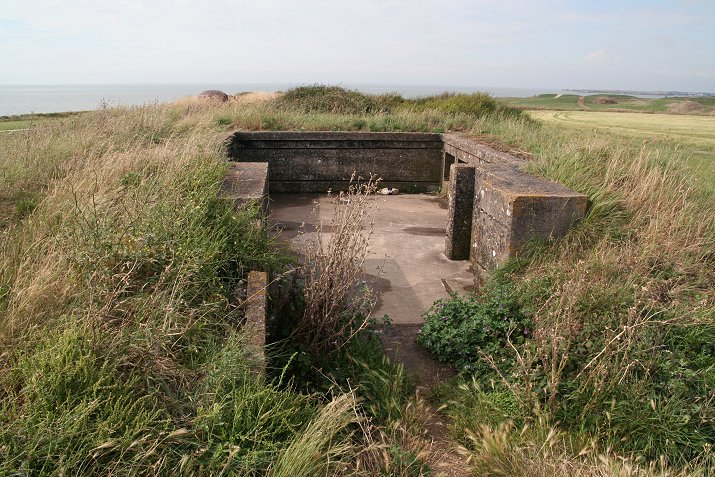

| L 402 - Geschützstand für 2 cm Flak | |
 |
|

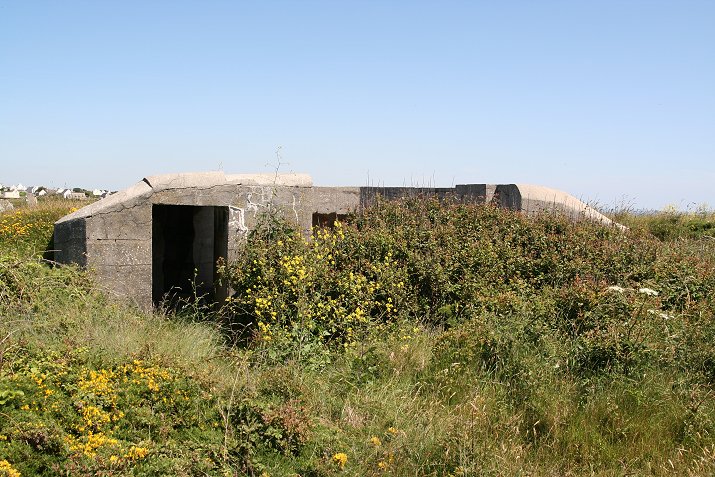

| L 409A - Unterstand mit aufgesetztem Geschützstand für 2,0/3,7 cm Flak | |
|
Flakstand / Emplacement for small/medium AA-Gun
Höhe / High = 7 m Breite / Width = 10,9 m Tiefe / Depth = 11 m Beton / Concrete = 635 m3 Rundstahl / Round Steel = 28 t Formstahl / Steal Parts = 4,5 t Gebaute Anzahl / build samples = 149 Bekannte Stellungen / Known Places: - Stp Qu 13 Rentier |
 |

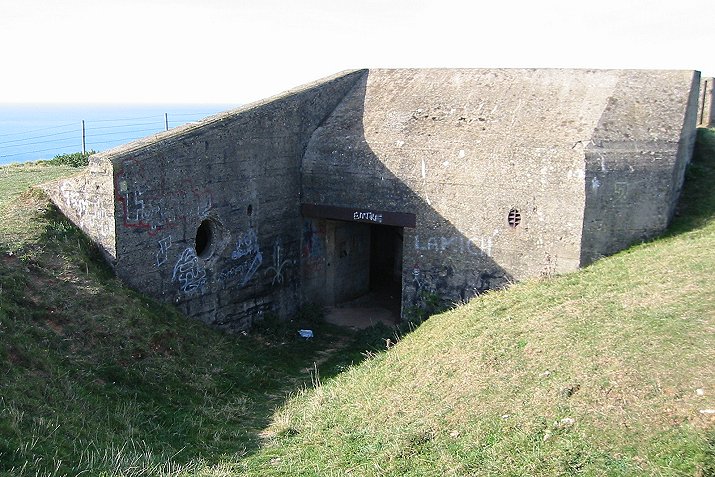

| L 411 - Stand für 60cm Scheinwerfer | |
|
Scheinwerferstand / Emplacement for 60 cm
Searchlight Höhe / High = 6 m Breite / Width = 11,8 m Tiefe / Depth = 11 m Beton / Concrete = 600 m3 Rundstahl / Round Steel = 30 t Gebaute Anzahl / build samples = 45 Bekannte Stellungen / Known Places: - Stp. Auerhahn |
 |

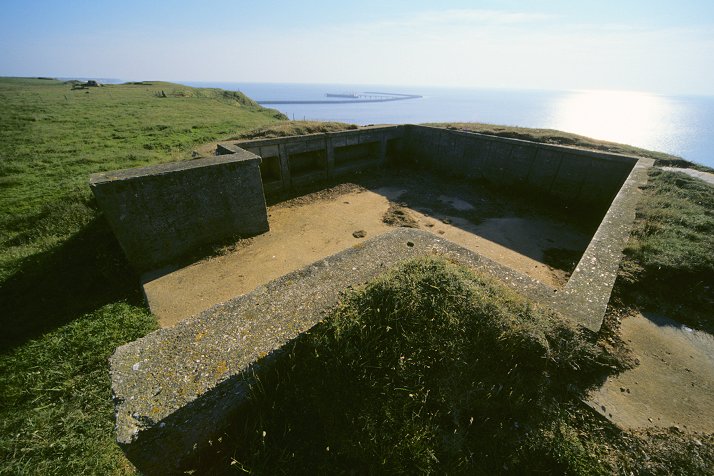

| L 419 - Geschützstand für 3.7 cm Flak | |
|
Stand für 3.7 cm Flak / Emplacement for 3.7 cm
AA-Gun Höhe / High = ? m Breite / Width = ? m Tiefe / Depth = ? m Beton / Concrete = ? m3 Rundstahl / Round Steel = ? t Gebaute Anzahl / build samples = 2 Bekannte Stellungen / Known Places: - Stp. Auerhahn (1x) |
 |
| L 479 - Unterstand für Funkmeßgeräteauswertung (JaFü) Anton | |
|
Unterstand für Jagtführer / Fighter Control Höhe / High = 8 m Breite / Width = 24,8 m Tiefe / Depth = 15 m Gebaute Anzahl / build samples = 16 Bekannte Stellungen / Known Places: - Stp. La 318 - Frosch - Funkmessstellung Distelfink |
 |

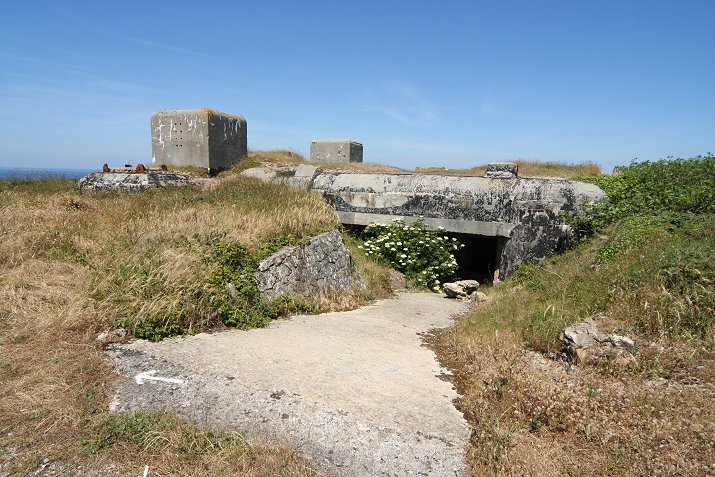

| L 485 - Mammutstand (alte Bauart) | |
|
Funkmessstand / Radar Control Höhe / High = 7 m Breite / Width = 25,2 m Tiefe / Depth = 24 m Gebaute Anzahl / build samples = 19 (alt+neu/old+new) Bekannte Stellungen / Known Places: - Stp Qu 13a Rentier |
 |

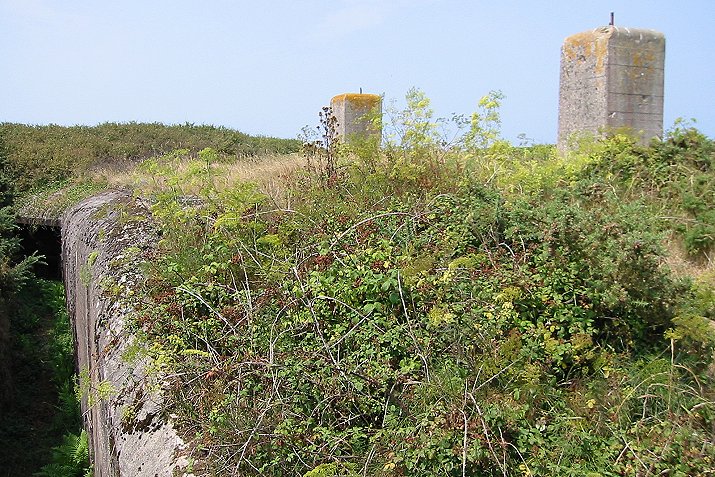

| L 485 - Mammutstand (neue Bauart) | |
|
Funkmessstand / Radar Control Höhe / High = 7 m Breite / Width = 25,2 m Tiefe / Depth = 24 m Beton / Concrete = 2520 m3 Rundstahl / Round Steel = 76 t Gebaute Anzahl / build samples = 19 (alt+neu/old+new) Bekannte Stellungen / Known Places: - Stp. La 318 - Frosch |
 |
| L 486 - Unterstand für ortsfeste Funkmessgeräte | |
|
Funkmessstand / Radar Control Höhe / High = 5 m Breite / Width = 26,1 m Tiefe / Depth = 14 m Beton / Concrete = 1300 m3 Rundstahl / Round Steel = 65 t Gebaute Anzahl / build samples = 14 Bekannte Stellungen / Known Places: - Funkmessstellung Distelfink |
 |

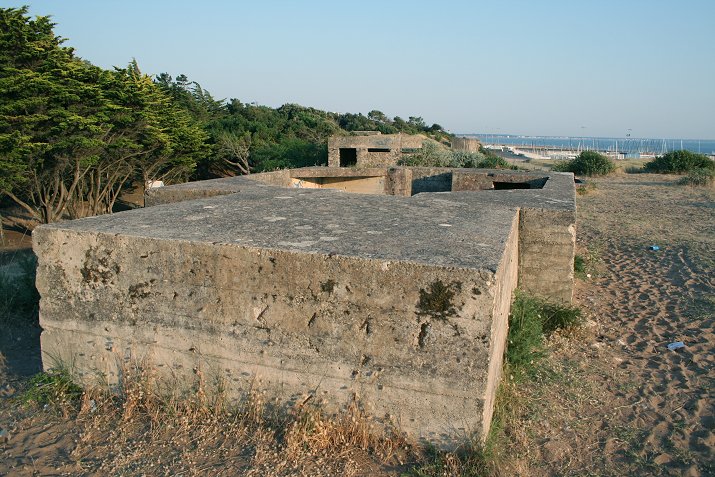

| L 2 - Geschützstand für 2cm oder 3,7cm Flak | |
| Geschützstand für 2cm / 3,7cm Flak / Emplacement for 2cm / 3,7 cm AA Gun |
 |
